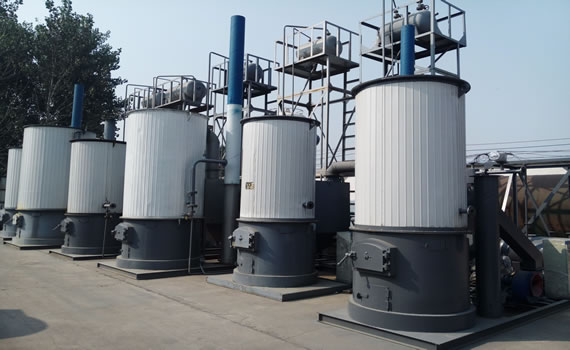

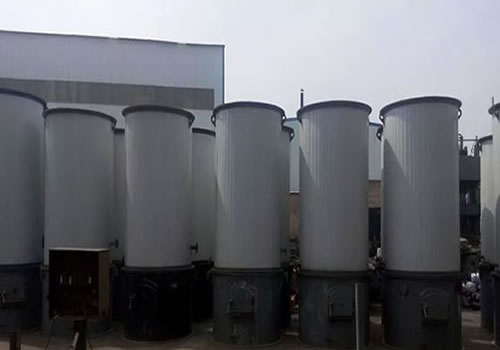

立式燃生物质有机热载体炉

规格型号:10——120万大卡
热效率:86%
适用燃料:生物质颗粒、木块、秸秆
应用范围:化工、油脂、石化、纺织、印染、塑料、橡胶、纤维、碳素、建筑、水泥、沥青、金属、木材加工、造纸印刷等

产品简介:有机热载体炉是一种新型的特种锅炉又称导热油炉,具有低压、高温工作特性,其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热,且 不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。有机热载体炉一般以煤、油、汽为燃料,以导热油为 介质,利用热油循环油泵强制介质进行液相循环,将热能输送给用热设备后再返回加热炉重新加热,具有在低的压力下获得高的工作温度,并且能对介质运 行进行高精密控制工作。系统热利用率高,运行维修方便,是一种安全、高效、节能的理想首

点击询价销售电话:13839402022

产品介绍

有机热载体炉是一种新型的特种锅炉又称导热油炉,具有低压、高温工作特性,其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热,且 不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。有机热载体炉一般以煤、油、汽为燃料,以导热油为 介质,利用热油循环油泵强制介质进行液相循环,将热能输送给用热设备后再返回加热炉重新加热,具有在低的压力下获得高的工作温度,并且能对介质运 行进行高精密控制工作。系统热利用率高,运行维修方便,是一种安全、高效、节能的理想首选供热设备。

性能优势

 1、 不同燃料适应性强

燃烧设备与上炉体分开设计,可根据固体燃料的不同性质单独设计炉膛结构;
2、 炉排结构多样性
本结构炉排有固定及活动两种形式,根据燃料性质可采用人工或机械上料。
3、 大直径燃烧室
锅炉燃烧室由立式大直径圆盘管组成,盘管结构有串联或并联,燃料燃烧空间足,燃烧完全,热效率高。
4、 最佳盘管设计
炉体内、外螺旋盘管采用多头、小管径钢管制成,盘管的热膨胀性能好、应力低、安全可靠。
5、最佳流程设计
烟气三回程,介质流经内、外盘管,流速均匀,运行安全、稳定。
6、 出力充足 受热面布置合理,面积大、传热效果好,效率高,出力稳定、充足。
7、自动控制措施完善 出油温度控制精确,介质温度、压力及超烟温设置多重控制保护,确保运行安全可靠。

8、自动控制水平领先 锅炉控制器采用西门子/德力西电气元件,性能可靠。

技术参数

型号数据 YGL-120MA YGL-240MA YGL-350MA YGL-500MA YGL-700MA YGL-1000MA YGL-1200MA YGL-1400MA
额定热功率Kw 120 240 350 500 700 1000 1200 1400
热效率% 86
设计压力Mpa 0.6
介质最高温度℃ 320
循环油量m3/h 12.5 20 40 60 80 100 100 100
配管连接口径DN 50 80 80 100 100 125 125 125
全系统装机容量Kw 8 10 18 122 25 35 35 35
设计燃料 生物质颗粒、秸秆、木块等
燃烧量Kg/h 38 75 95 120 165 198 265 310
外形
尺寸
直径mm 1215 1500 1700 1700 1960 2050 2160 2290
高度mm 2310 2750 3060 3475 3805 4415 4760 5445
总重量 Kg 2500 3200 4800 5300 5800 6200 6700 7300

图片展示
