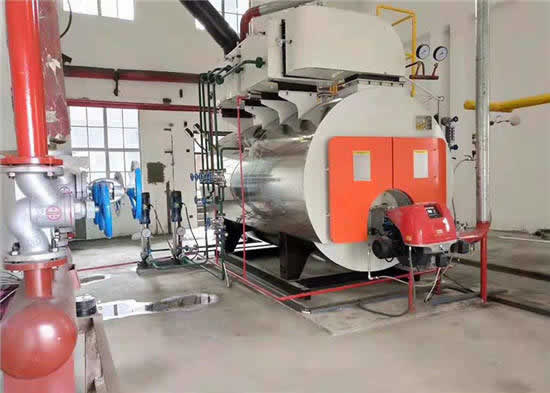

卧式燃油(气)蒸汽锅炉

规格型号:0.5-20T
热效率:91%-95%
适用燃料:天然气、液化气、城市煤气、柴油、重油
应用范围:医药、化工、轻工、纺织、建材、养殖、食品饮料、塑料泡沫、印刷洗涤、橡胶加工、造纸、木材加工、宾馆,酒店、制衣等。

产品简介:WNS系列卧式燃油(气)蒸汽锅炉为内燃三回程火管蒸汽锅炉。采用偏置炉胆湿背式结构。高温烟气依次;冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖,使锅炉检修方便。锅炉配置技术性能良好燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

点击询价销售电话:13839402022

产品介绍

WNS系列全自动燃油(气)蒸汽锅炉(实用新型专利),采用卧式三回程湿背结构,改善锅炉运行环境,提高锅炉效率和使用寿命;全部烟气通道置于水中,尾部配有余热水箱及完善的保温外包设计,烟箱密封采用迷宫式结构,避免了烟箱漏烟现象。锅炉热效率高达90%以上,采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆,炉胆尺寸与火焰相吻合,烟气流通面积以次减小,使烟气等速流动,保证高温烟气在炉内的热交换时间,达到最佳传热效果;采用与锅炉完全匹配的高性能燃烧机,进行全面自动调节,使燃烧充分,节省燃料,降低污染;采用高保温性能的超细玻璃棉,散热损失更小;采用智能化节能控制系统,对锅炉及供汽(供水)系统进行控制,结合不同负荷调节燃料供给,更加节能。安装方式为整体快装锅炉,振动小,对地基无特殊要求,不需地脚螺栓固定,安装简单易行。 采用活动炉头结构,可匹配各种燃烧器,更换炉头,维修炉体方便快捷。 前、后烟箱采用活动可拆结构,可方便地对锅炉内部进行检查、维护、保养,简单、便捷,产品设计新颖、结构合理,工艺性能良好,使本产品具有不同凡响的优异品质,是最新开发的新款产品 。

性能优势

1、专利产品
卧式内燃三回程全湿背设计,100%波纹炉胆,具有良好的热伸缩性,水冷回燃室,回燃室与后管板扳边对接,应力最低,质量更可靠。
2、大直径波纹炉胆
锅炉燃烧室由大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热量及热膨胀,,辐射受热面大。
3、热力充足
锅炉受热面积按大于25平方/每吨设计配置,充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高。
4、蒸汽品质
锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定,蒸汽空间容积大,汽水界面与蒸汽出口净距离高,蒸汽湿度小。
5、多功能安全防爆装置
锅炉后板上设有与炉膛连通的防爆装置,防止燃料在炉膛内发生剧烈爆燃时,泄放瞬间的高能量,能自动复位,同时具有观火视镜和检修通道的功能作用,利用运行中燃烧火焰的调整,炉膛检查,维护方便。
6、安全降水时间足
锅炉的燃烧室地位布置,水位确定符合国家规程,同时严格按国际通用规范标准的水位波动时间要求,具有充足的安全降水空间,保证锅炉的运行安全。
7、锅炉检修方便
锅炉顶部设有人孔,锅炉前后部下方设有手孔装置,便于炉内装置及锅炉底部的检查、清理。
8、前后烟箱密封独特
烟箱采用双开式烟箱门,开启方便,多级迷宫式密封, 密封材料特制,压缩性能好,完全隔阻烟气的泄漏,可重复使用。
9、压力、水位保护可靠
锅炉压力、水位设置多重控制保护,以及超烟温保护,确保锅炉运行的安全。
10、自动控制水平领先
锅炉控制器采用西门子、德力西电器元件,性能可靠。具有液晶屏显示的中英文菜单型,人机对话远程控制的触摸屏型。



技术参数

 WNS燃油燃气系列锅炉技术参数

型号
WNS0.5-0.4(0.7)
-Y(Q)
WNS0.7-0.4(0.7)
-Y(Q)
WNS1-0.7(1.25)
-Y(Q)
WNS1.5-1.25
-Y(Q)
WNS2-1.25
-Y(Q)
WNS3-1.25
-Y(Q)
项目
参数
额定热功率(MW)
0.5
0.75
1
1.5
2
3
额定工作压力(MPa)
0.4(0.8)
0.4(0.8)
0.8(1.0)
1.0
1.0
1.25
蒸汽温度(℃)
151(170)
170(193)
193
193
193
设计效率(%)
85%-92%
水容积(m3)
1.2
1.56
2.10
2.7
2.7
5.9
满水重量(t)
4.48(5)
5.76(6.2)
6.48(7.1)
8(8.4)
8(8.4)
16(16.8)
耗电功率(KW)
3.6
3.6
5.9
15.8
17.7
19.7
电源(V)
380
适用燃料
轻油、天然气、重油、城市煤气、石油液化气
计算耗量:
轻油(kg/h)
天然气(m3/h)
重油(kg/h)
城市煤气(m3/h)
石油液化气(m3/h)
34
41
35
92
14
51
62
53
138
20
65
82
70
184
26
102
123
105
276
39
136
164
140
368
52
204
246
210
552
79
长×宽×高(mm)
2650×1600
×1700
2650×1600
×1800
3650×1800
×1800
5200×2300
×2400
5200×2300
×2400
5570×3200
×2670



进/出口阀口径(mm)
50
65
65
65
65
100
排污阀口径
(mm)
40
40
40
40
40
40
安全阀口径
(mm)
40
2×40
2×40
2×50
2×50
2×65
烟囱口径ф
(mm)
250
300
320
360
360
360



【WNS燃油燃气系列锅炉技术参数】

型号
WNS4-1.25
(1.6)-Y(Q)
WNS5 -1.25
(1.6)-Y(Q)
WNS6-1.25
(1.6)-Y(Q)
WNS8 -1.25
(1.6)-Y(Q)
WNS10 -1.25
(1.6)-Y(Q)
WNS15 -1.25
(1.6)-Y(Q)
WNS20 -1.25
(1.6)-Y(Q)
项目
参数
额定热功率(MW)
4
5
6
8
10
15
20
额定工作压力(MPa)
1.25(1.6)
蒸汽温度(℃)
194(204)
锅炉设计效率(%)
85%-92%
水容积(m3)
7.14
10
10.2
13.9
16.7
30
30
满水重量(t)
22(23.5)
24.7(26)
25.5(26.5)
32.5(34.5)
38(42)
74(78)
78(82)
耗电功率(KW)
22.2
34.4
34.4
36
36
72
72
电源(V)
380
适用燃料
轻油、天然气、重油、城市煤气、石油液化气
计算耗量:
轻油(kg/h)
天然气(m3/h)
/重油(kg/h)
城市煤气(m3/h)
石油液化气(m3/h)
272
328
280
736
105
241
413
352
922
131
382
429
377
972
139
482
429
377
972
139
603
715
628
1620
231
904
1075
942
2430
347
1206
1430
1256
3240
462
长×宽×高(mm)
5600×3300
×2880
6020×3300
×3060
7200×3300
×3060
7300×3300
×3060
7400×3300
×3060
8100×4200
×4100
8500×4500
×4100



进/出口阀口径(mm)
100
125
125
150
150
200
200
排污阀口径
(mm)
2×40
2×40
2×40
2×40
2×40
2×40
40
安全阀口径
(mm)
2×50
50×80
50×80
2×80
2×80
2×80
2×100
烟囱口径ф
(mm)
530
530
530
680
380
1000
1200
